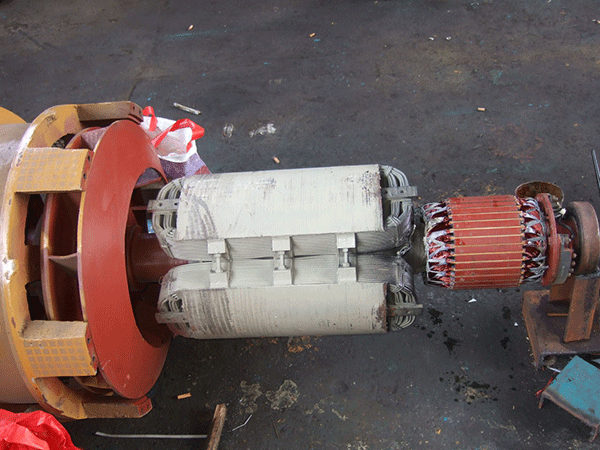

無刷直流電機與有刷直流電機的區別

      直流電機是將直流電能轉化為機械能的電機。由于其良好的調速性能，常被用于電力傳動。直流電機可分為無刷直流電機和有刷直流電機。本文西安西瑪電機有限公司介紹了無刷直流電機的工作原理及應用。其次，闡述了無刷直流電機的原理和應用。最后介紹了無刷直流電機和有刷直流電機，跟隨小編編了解一下吧。
什么是無刷直流電機

      無刷直流電機由電機本體和驅動器兩部分組成，是典型的機電一體化產品。無刷電機是指沒有電刷和換向器（或滑環）的電機，又稱無換向器電機。即使電機誕生于19世紀，實際生產的電機也是無刷形式，即異步交流鼠籠式電機。這臺發動機用途廣泛。然而，異步電機存在著許多難以克服的缺點，使得電機技術的發展緩慢。晶體管誕生于上世紀中葉，因此無刷直流電機采用晶體管換流電路代替電刷和換向器。這種新型無刷電機被稱為電子換向直流電機，它克服了第一代無刷電機的缺點。

無刷直流電機的工作原理

      無刷直流電機由電機本體和驅動器兩部分組成，是典型的機電一體化產品。電機的定子繞組通常由三相對稱星形連接組成，這與三相異步電機非常相似。磁化的永磁體粘在電機的轉子上。位置傳感器安裝在電機內，用于檢測電機轉子的極性。驅動器由電力電子器件和集成電路組成。其功能是接收發動機的啟動、停止和制動信號，以控制發動機的啟動、停止和制動，接收位置傳感器信號，以及控制倒檔開關的前進和后退信號，每個可變橋動力管產生連續的扭矩，接受速度指令和速度反饋信號，控制和調整速度，提供保護和顯示等。

      直流電機響應迅速，起動轉矩大，能從零到額定轉速輸出額定轉矩。然而，由于電機的優點是直流電機在額定負載下也必須產生直流旋轉的缺點。對于轉矩輸出，電樞磁場和轉子磁場必須保持在90°恒定，這需要使用碳刷和換向器。當電機旋轉時，碳刷和換向器會產生火花和碳粉。因此，除了部件損壞外，可能的用途也受到限制。交流電機沒有碳刷或換向器，無需維護，堅固耐用，應用范圍廣泛。然而，為了達到與直流電機相當?shù)男阅埽梢允褂脧碗s的控制技術來實現。目前，為了提高驅動電機的性能，半導體器件的開關頻率不斷提高。微處理器的速度也越來越快，實現了交流電機在旋轉的兩軸直角坐標系中的控制，使交流電機的電流分量在兩軸上得到適當?shù)目刂疲瑥亩鴮崿F(xiàn)了與直流電機性能相當?shù)闹绷麟姍C的類似控制。

      此外，許多微處理器在芯片中建立了控制電機所需的功能，體積越來越小，如模數轉換器（ADC）、脈寬調制（pulse width modulator，pwm）。西安西瑪電機有限公司生產的無刷直流電機是對交流電機進行電子換向控制，在不遺漏直流電機機構的前提下，得到與直流電機特性相似的應用。

1、操作原理

      每換相一組繞組正向勵磁，第二組反向勵磁，第三組不勵磁。轉子永磁的磁場與定子鋼板的磁場相互作用，產生轉矩。理論上，兩個磁場之間的角為90μm.m，當兩個磁場重合時，轉矩變?yōu)?。為了使轉子繼續旋轉，必須逐個改變定子磁場，就像轉子磁場總是跟蹤定子磁場一樣。平等。典型的“六級電流換向”序列圖顯示定子繞組的通電順序。

2、扭矩/速度特性

      轉矩和速度特性顯示扭矩和速度特性。西安西瑪電機有限公司生產的無刷直流有兩種轉矩測量：最大扭矩和標稱扭矩。如果發動機連續運轉，則顯示額定扭矩。無刷電機達到額定轉速前，轉矩不變。無刷電機的最大轉速可以達到額定轉速的150%，但轉速過高時，電機轉矩會相應減小。

      在實際應用中，我們經常對負載的電機進行啟停和反向運行。此時，需要大于額定扭矩的扭矩。特別是，當轉子靜止且相反方向加速時，電機啟動。此時，需要更多的扭矩來平衡轉子本身的負載和慣性。此時必須提供最大扭矩，直到電機進入前進扭矩曲線階段。

無刷直流電機應用

      無刷直流電機廣泛應用于汽車、工具、工業控制、自動化、航空航天等領域。一般來說，無刷直流電機可分為以下三種主要應用：

      連續負荷應用：主要適用于要求一定速度但不要求高速精度的區域，如B.風扇、泵、吹風機等應用，這種應用成本低廉，通常為開環。

      變負荷應用：主要應用于在一定范圍內需要改變轉速，對電機轉速特性和動態響應時間特性有更高要求的應用。B、 家用電器、旋轉干燥機和壓縮機是很好的例子。在汽車工業、油泵控制、電控、發動機控制等領域，此類應用的系統成本相對較高。

      定位應用：大多數工業控制和自動控制應用都屬于這一類。這種應用往往完成能量傳遞，因此對動態特性和轉矩的速度和控制要求也比較高。光電和一些同步裝置可以用來測量速度。過程控制、機器控制和運輸控制是其中的許多應用。

有刷直流電機簡介

      西安西瑪電機有限公司生產的有刷直流電機是一種旋轉電機，它將直流電能轉換成機械能（直流電機），或通過內置的電刷裝置將機械能轉換為直流電能（直流發電機）。與無刷直流電機不同，刷裝置用于引入或繪制直流電壓和直流電流。刷直流電機是所有電機的基礎。它具有起動快、制動及時、調速范圍大、控制電路相對簡單等特點。

有刷直流電機原理

      有定子產生靜磁場。這個靜態磁場圍繞著電樞（或轉子）。外部電源刺激電樞磁場。直流電刷電機的電機軸上還有兩塊彎曲的銅板，稱為換向板。電機轉動時，碳刷在換向器上滑動。這樣，可以產生一個旋轉磁場，這個磁場被定子的靜止磁場所吸引。電樞和定子繞組中的電流由電池或其他直流電源供電（帶有永久磁鐵的直流電刷電機沒有定子繞組）。電池（或直流電源）提供恒定的直流電壓。電壓幅值決定了電機的速度，因此蓄電池或直流電源是一個線性勵磁源。改變有刷直流電機轉速最有效的方法是采用PwM（pulse width modulation）技術。PWM技術包括將恒壓源切換到固定頻率。可以通過改變PWM信號的脈沖寬度來調整電機的速度。脈沖高電平和低電平之間的比值稱為PWM信號的占空比。直流電池電量的振幅對應于PWM信號的平均振幅

有刷直流電機應用

      有刷直流電機具有良好的起動和調速性能，常用于對起動和調速要求較高的場合，如大型可逆式軋機、礦山電梯、賓館高速電梯、刨床、電力機車和內燃機車、城市有軌電車、地鐵、電動自行車等，造紙印刷機械、船用機械、大型精密機床和大型起重機等制造機械。

無刷直流電機與有刷直流電機的區別

      有刷直流電機與無刷電機的主要區別在于是否配備了常用的電刷換向器。

      有刷直流電機的換向通常是通過石墨刷與轉子上的環形換向器接觸來實現的。無刷直流電機通過霍爾傳感器將轉子位置返回控制電路，以便確定電機相位換向的準確時間點。大多數無刷電機制造商生產帶有三個霍爾效應定位傳感器的電機。由于無刷電機沒有電刷，沒有相關的接口，使其更清潔，更安靜，事實上免維護，更耐用。

      其次，采用交流調速原理制作了無刷直流電機。性能方面，直流電機起動轉矩大，轉速穩定，調速方便；交流電機結構簡單，無易損件（無直流電機、碳刷）

      第三，價格。由于需要一個特殊的控制電路來控制，所以價格大約是普通直流電機的三到四倍。

      第四，技術方面。由于大多數無刷直流電機都有自己的控制電路（當然也有速度控制），您只需將其連接到標稱電壓并輸入PWM信號即可進行速度控制。此時不需要添加特殊控制電路。此外，由于霍爾元件作為反饋，無刷直流電機的轉速幾乎穩定不變。

      西安西瑪電機有限公司生產的Z4直流電動機比Z2、Z3系列具有更大的優越性，它不僅可用直流機組電源供電，更適用于靜止整流電源供電。可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等。
