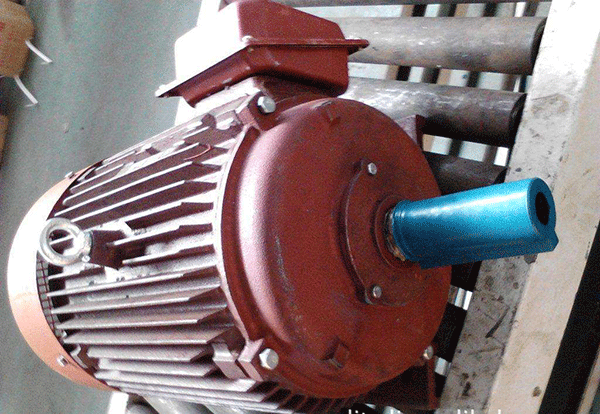

繞線轉子西安西瑪三相異步電動機試驗特性詳細說明。

      今天，西安西瑪電機小編介紹了一臺西安西瑪三相異步電動機的試驗特點。繞線轉子三相異步電動機的主要特點是其轉子繞組可與外加電阻串聯，通過改變外加電阻的電阻值、轉子繞組回路的總電阻來改變起動電流和起動轉矩。當外加電阻較大時，起動電流小，起動轉矩大。由于其特點，主要用于電源容量小、起動轉矩要求高的場合，但由于轉子的外電阻在一定范圍內可調，故適用于調速量小的設備。
西安西瑪三相異步電動機專用試驗項目及試驗方法

●定轉子電壓比測定試驗

      定子電壓與轉子電壓之比是西安西瑪繞線轉子三相異步電動機技術條件下的一個評價指標。測定繞線轉子三相異步電動機定轉子電壓比的試驗，又稱轉子開路電壓試驗的測量。

（1）試驗方法在試驗過程中通電前，必須事先用設備將轉子堵上，防止轉子因通電過程中轉子鐵心感應電流產生的力矩而轉動。你必須。堵轉前，先接通電源，檢查轉子旋轉方向，然后安裝堵轉裝置。對于小容量電機，可使用高強度木板支撐電機軸伸的鍵槽。

      試驗過程中，轉子三相繞組斷開。將額定頻率下的額定繞組電壓U in施加到定子繞組上。每兩個集電環測量三個繞組（通常稱為轉子線電壓U21、U22、U23）產生的感應電動勢。測量時，使用需要絕緣的電壓表和測試筆，并小心防止電擊。

（2）試驗結果的計算和處理

      計算被測轉子的三線電壓不平衡。當定子三相電壓平衡時，其值不應超過±5%。將轉子三線電壓的平均值u2與定子的額定電壓u1n進行比較，得到電壓比ku，如式（1）所示。

ku=u1n/u2…………（1）

      西安西瑪繞線轉子三相異步電動機電壓比通常不是百分比或簡化分數，而是直接作為定子額定電壓的分數作為分子給出的。如果在試驗過程中定子電壓的測量值與額定值不同，則將比例值修正為額定值。

●轉子繞組直流電阻測量

      三相轉子繞組非同步電機的三相轉子繞組通常以星形連接，并密封在電機中，而不引入中性線。因此，只能在電機外部測量三線電阻。如果沒有特殊限制，測量三個集電環之間的距離。

●轉子繞組溫升測量

      計算同一定子繞組的試驗方法和熱試驗。在測量溫升穩定上升過程中，連接定子繞組和轉子繞組的兩個電阻測量裝置不能重復關閉各自的電源。否則，感應電動勢會受到繞組的影響。測量

●檢查電刷壓力和與集電環的接觸情況。

（1）鉤子牽引刷可以使用刷子（與兩個橡皮刷對稱）或穿過頂部十字線的線將一張薄薄的平滑紙壓在刷子上。集電環之間。抓住毛刷頂部，沿集電環的徑向（垂直于集電環工作面方向）拉動彈簧秤，慢慢拉出紙張。當紙頁可以拆下時，就是刷剛離開滑環表面的時刻，彈簧秤的值就是刷的壓力。

（2）確定刷子壓力是否正常的方法

      確定刷在滑環表面上施加的壓力。測量的碳刷壓力除以碳刷和集電環之間的實際接觸面積，得到碳刷施加在集電環上的壓力。

（3）檢查電刷和滑環的接觸面積

      通過目視檢查大致檢查電刷和滑環之間的接觸區域，如果需要更精確的值，則在電刷工作表面預涂一層紅色或藍色（藍色）墨水或白色粉筆。等待，將刷子放入刷盒，調整壓力，轉動電機轉子幾次，取下刷子，觀察被擦除涂層面積的百分比。接觸面積百分比。

●低壓失速試驗

      西安西瑪繞線轉子三相異步電動機低壓停機試驗是一項檢驗試驗，其目的與傳統鼠籠式轉子電動機相同。施加電壓和測量數據與常規鼠籠式轉子電機檢查試驗相同。試驗時堵轉轉子，無刷裝置時短接集電環上的轉子繞組，或接三相引線短路，有刷提升裝置時，啟動刷提升裝置。”地點。
